Verbau

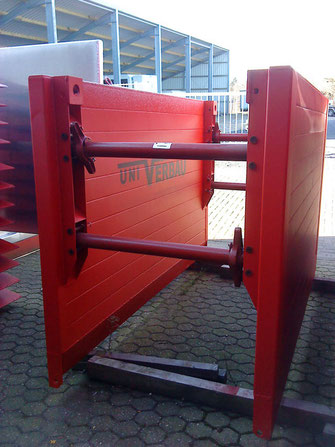

Aluleichtverbau - Alu 88
Stahlleichtverbau Typ-MCL
TRG Schwerverbau
Standardgrößen:
-
150cm x 150cm
-
200cm x 150cm
-
250cm x 150cm
-
300cm x 150cm
Spindelmaße:
- 60cm - 80cm
- 80cm - 121cm
- 121cm - 218cm
zulässiger Erddruck:
- 17,5 kn/m²
Einbauriefe:
- 3 m
Zubehör:
-
Eckverbinder
- Stahlschneide
Montage- und Verwendungsanleitung
Euro Test Zertifikat Alu88
Standardgrößen wie bei Aluleichtverbau
zulässiger Erddruck:
- 20 kn/m²
Einbautiefe:
- 3,50 m
Standardgrößen:
- 200 cm x 200 cm
- 200 cm x 300 cm
- 240 cm x 300 cm
- 240 cm x 350 cm
Aufsatzelemente:
- 200 cm x 160 cm
- 300 cm x 160 cm
- 350 cm x 160 cm
Aufsatzelemente auch als Grundelemente verwendbar.
umfangreiches Spindelsortiment:
- von 60 cm bis 450 cm
Erddruck:
- 23,5 kn/m²
Einbautiefe:
- 4 m
Montage- und Verwendungsanleitung
TRG-Verbausystem Prospekt
Euro Test Zertifikat TRG Schwerverbau

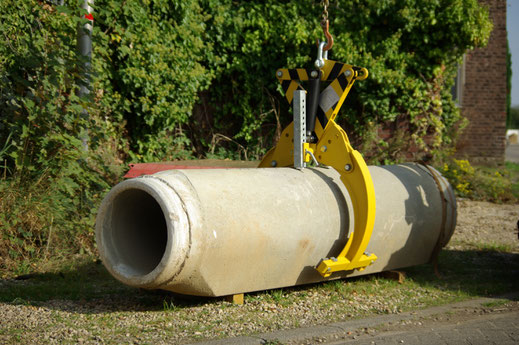

Rohrgreifer
- Automatikrohrgreifer TÜV + TBG zugelassen
- keine mechanische Sicherung gegen unbeabsichtigtes Öffnen erforderlich
- auswechselbare Greiferarme für Innendurchmesser:
-
- Größe I: DN 250-500
-
- Rohr aussen Ø 260-650 mm
- Größe II: DN 500-800
-
- Rohr aussen Ø 680-1030 mm
- Größe III: DN 800-1000
-
- Rohr aussen Ø 1060-1320 mm
- Tragkraft: 3,0 t
- Stahlgreiferbacken für Beton, PVC etc.
- Gummigreiferbacken für Steinzeugrohre
- Vorteile
-
- keine zusätzliche Hilfskraft für Rohraufnahme und -ablage
- geringer Platzbedarf zwischen Grabenverbauwand und Rohr
- einfacher Austausch der Greiferarme
- Greiferarme einstellbar auf verschiedene Rohrdurchmesser
Betriebsanleitung Rohrgreifer
